Областен кръг на олимпиадата по физика 2015, възрастова група 10.-12. клас · 15 февруари 2015 г. · 10 т.

Условие

Дадена е следната електрическа схема, съдържаща 5 диода и 6 резистора. Когато диодите са отпушени, съпротивлението им е пренебрежимо малко. Двата проводника в т. C минават един над друг и не се допират. Всички резистори имат едно и също електрическо съпротивление R.

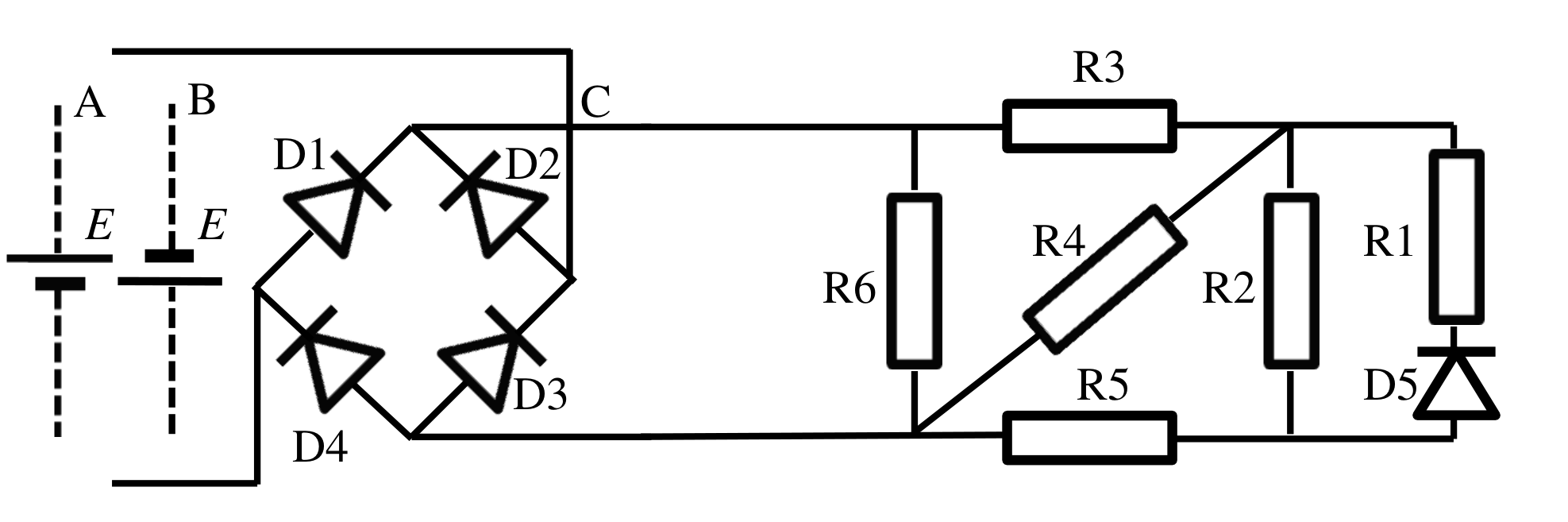

Диоден мост D1–D4 с изводи в т. C, захранван от източник с ЕДН E, свързан по начин A или B; след моста са R6, R3, R4, R5, R2 и веригата R1 последователно с диода D5.
Схемата с 5 диода (D1–D5) и 6 резистора (R1–R6); източникът може да се свърже по начин A или по начин B.

а) Посочете кои диоди са отпушени и кои – запушени, когато към схемата се свързва източник напрежение по начина А. [2 т.]

б) Посочете кои диоди са отпушени и кои – запушени, когато към схемата се свързва източник напрежение по начина B. [2 т.]

в) Изчислете какъв електричен ток протича през източника на напрежение с големина на електродвижещото напрежение E при двата начина на свързване. [6 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: NOF2_2015_10-12problems.pdf · официални решения: NOF2_2015_10-12solutions.pdf
