Национална олимпиада по физика 2017, общински кръг, трета състезателна група (IX клас) · 22 януари 2017 г. · 10 т.

Условие

На фигурата е показана схема на електрическа верига. Волтметърът $V_2$ показва напрежение $12V$ , а амперметърът $A_1$ ток $1A$ .

Част 1.

Ключът К е затворен. Като използвате данните от схемата, определете:

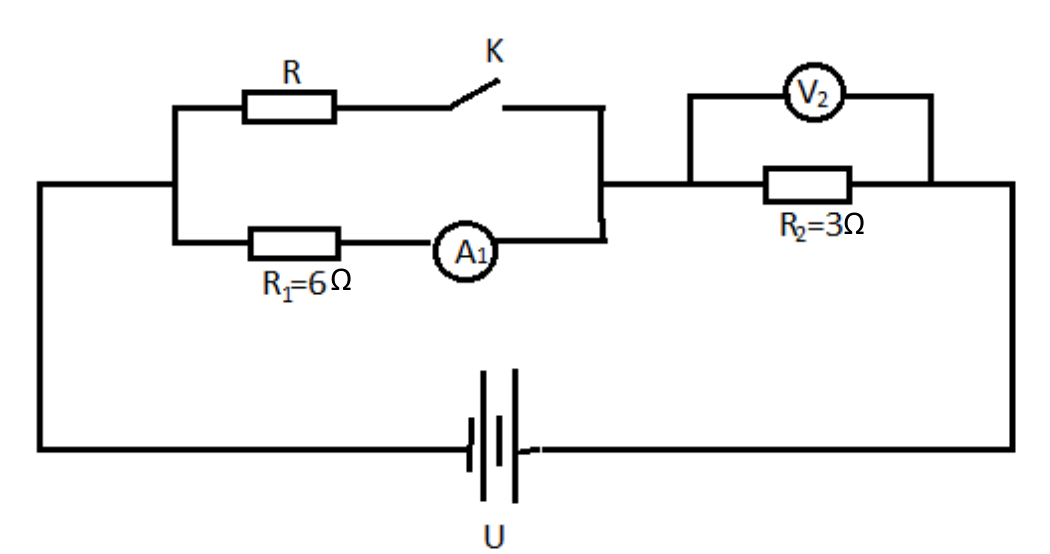

Електрическа схема с източник U, паралелна група от R с ключ К и R1=6Ω с амперметър A1, последователно свързана с R2=3Ω, върху който е включен волтметър V2. — Схема на веригата: успоредно свързани клон с резистор $R$ и ключ К и клон с $R_1 = 6\ \Omega$ и амперметър $A_1$ , последователно с $R_2 = 3\ \Omega$ , шунтиран от волтметър $V_2$ ; източник с напрежение $U$ .

Част 1, а) тока, протичащ през резистор $R_2$ ; [1 т.]

Част 1, б) заряда, преминал през $R_2$ за време 2 min; [1 т.]

Част 1, в) пада на напрежение във външната част на веригата $U_0$ ; [2 т.]

Част 1, г) съпротивлението на резистор $R$ ; [2 т.]

Част 1, д) еквивалентното съпротивление на веригата; [0,5 т.]

Част 1, е) ако резистор R е навит от канталов проводник със сечение $0,35mm^2$ ( $p = 1,4\ \Omega mm2/m$ ), проводник с каква дължина е използван? [1 т.]

Част 2 Ключът К се отваря. Какви ще бъдат показанията на волтметъра и амперметъра? [2,5 т.]
