Национална олимпиада по физика 2017, областен кръг, трета състезателна група (IX клас) · 19 февруари 2017 г. · 10 т.

Внимание: Бележка към темата

Заглавието на PDF-а с условията гласи „за общинския кръг“, но темата е от областния кръг (19 февруари 2017 г.) — потвърдено от заглавието на PDF-а с решенията и от наличието на отделни условия за общинския кръг за 9. клас в архива.

Условие

Схема съдържа батерия с напрежение E, три резистора $R_1$ , $R_2$ , $R_3$ , кондензатор с капацитет C и ключ, означен с k. Първоначално ключът е отворен, кондензаторът е зареден и токовете са постоянни. Намерете:

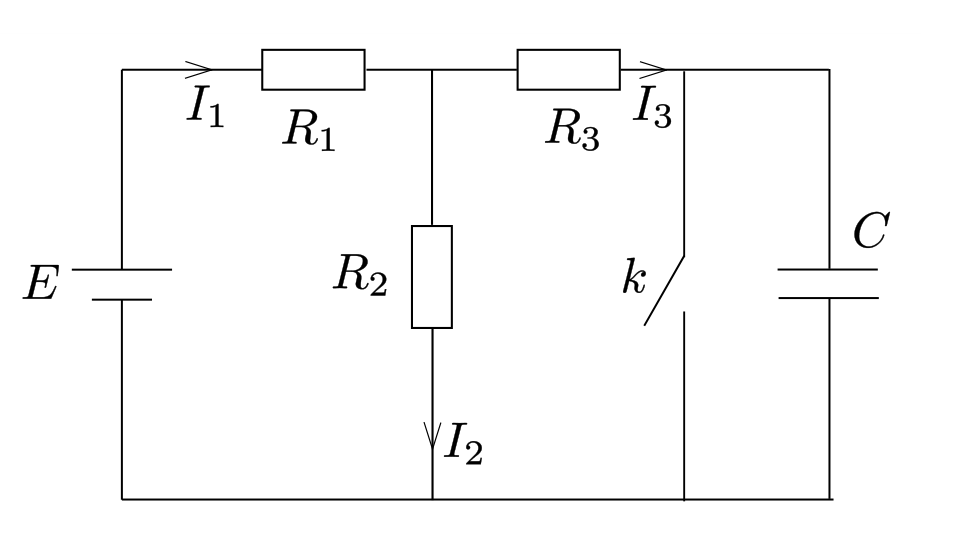

Електрическа схема с батерия, три резистора, ключ и кондензатор — Веригата: батерия E, резистори $R_1$ , $R_2$ , $R_3$ , ключ k и кондензатор C; посочени са положителните посоки на $I_1$ , $I_2$ и $I_3$ .

а) токовете през всеки от резисторите, $I_1$ , $I_2$ и $I_3$ , като положителната посока е отбелязана на схемата; [2 т.]

б) заряда q на кондензатора. [2 т.]

в) В даден момент ключът се затваря и се изчаква достатъчно време, докато отново се установят постоянни токове. Да се намерят:

токовете $I_1$ , $I_2$ и $I_3$ ; [4 т.]

г) числена стойност за общата мощност, отделяна от резисторите във веригата под формата на топлина, при следните стойности: $R_1 = R_2 = R_3 = 1\,\Omega$ , $E = 3\,\mathrm{V}$ . [2 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: NOF2_2017_9problems.pdf · официални решения: NOF2_2017_9solutions.pdf
