НОФ 2018, II кръг (областен), 7. клас — Задача 2. Електрическа верига с превключвател

Национална олимпиада по физика 2018, областен кръг, Тема 7. клас (Първа състезателна група) · 18 февруари 2018 г. · 10 т.

Условие

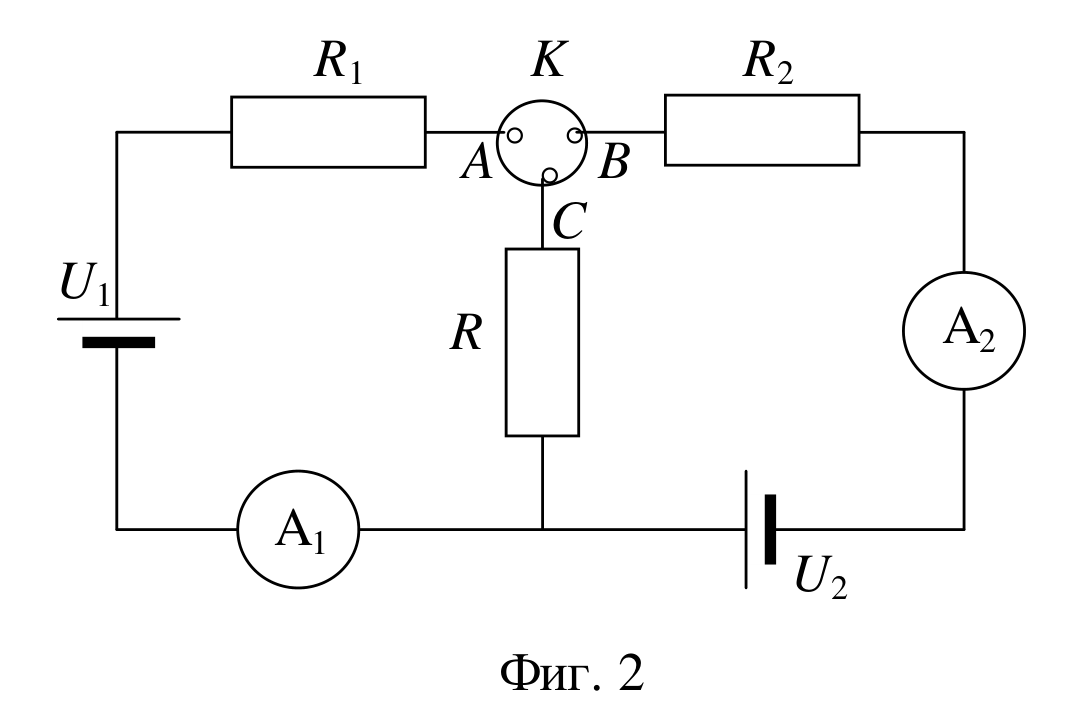

На фиг. 2 е показана схема на електрическа верига, в която резисторите имат съпротивления $R_1 = 100\ \Omega$, $R_2 = 40\ \Omega$, а съпротивлението $R$ е неизвестно. Двата източника във веригата имат съответно напрежение $U_1 = 12\ \mathrm{V}$ и $U_2 = 8\ \mathrm{V}$. Когато ключът $K$ е поставен в положение, което свързва точките $A$ и $C$, амперметърът 1 отчита ток $I_0$. Същия ток $I_0$ амперметърът 2 отчита при положение на ключа $K$, когато той свързва точките $B$ и $C$.

а) Определете съпротивлението $R$. [4 т.]

б) Намерете тока $I_0$. [1 т.]

в) Начертайте схемата на затворената електрическа верига, когато ключът $K$ свързва точките $A$ и $B$. [1 т.]

г) Какви ще са показанията на амперметрите 1 и 2 при положение на ключа $K$, когато той свързва точките $A$ и $B$? [4 т.]

Отговори

Решение

---

Оригинал в Архива: NOF2_2018_7problems.pdf · официални решения: NOF2_2018_7solutions.pdf
