НОФ 2020, III кръг (национален), 7. клас — Задача 3. Лещи и образи

Олимпиада по физика 2020, национален кръг, I състезателна група (7. клас) · 28 юни 2020 г. · 10 т.

Условие

Двете части на задачата са независими.

Част 1.

Стъклените изпъкнали лещи намират приложения при микроскопи, телескопи, очила за корекция на зрението и др.

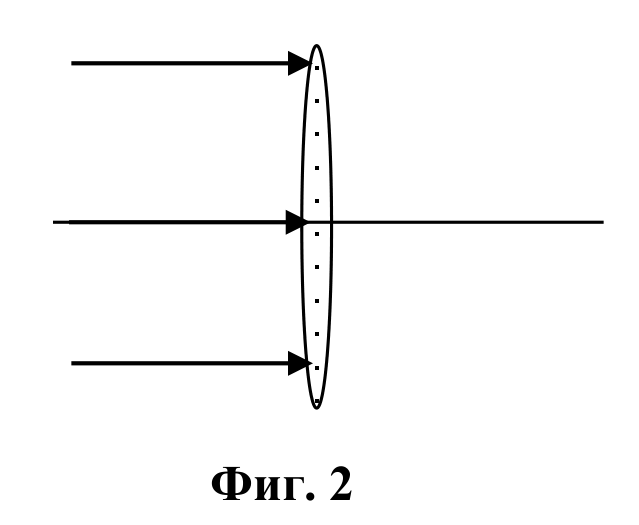

Успореден светлинен сноп пада върху двойноизпъкнала стъклена леща (вж. Фиг. 2).

Част 2.

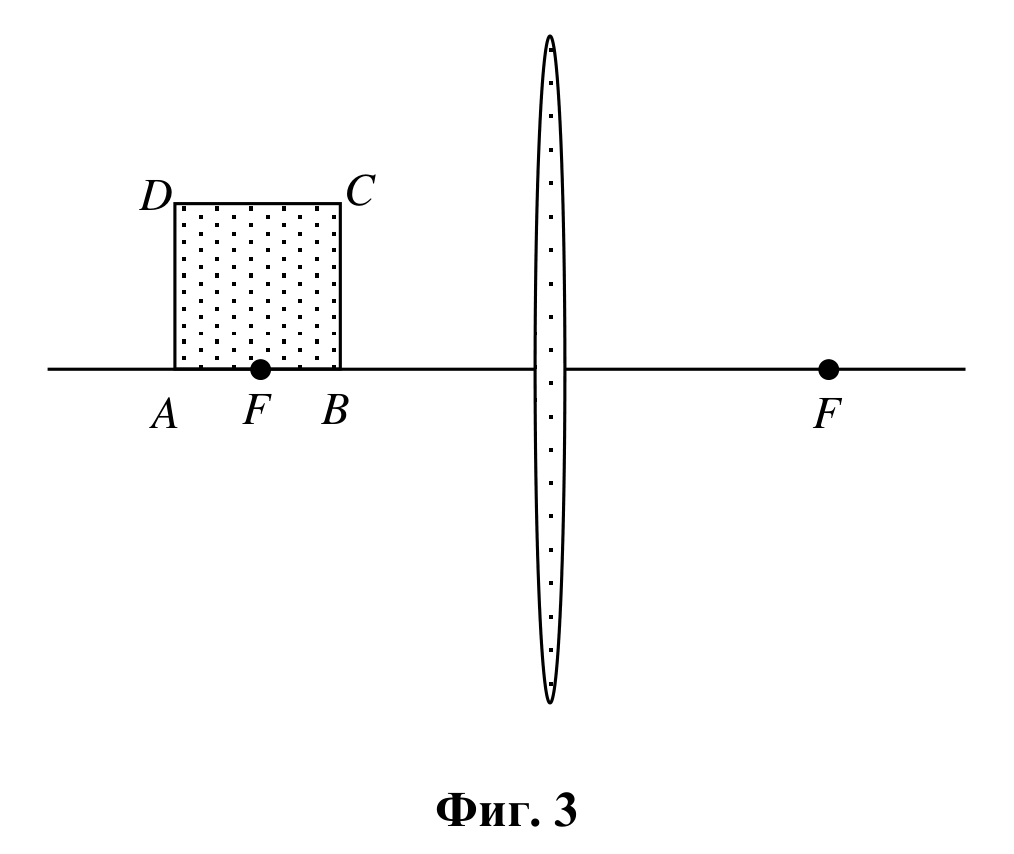

Квадрат ABCD е поставен върху главната оптична ос на събирателна леща. Средата на страната на квадрата, лежаща върху главната оптична ос, се намира върху фокуса на лещата (вж. Фиг. 3). По този начин едната половина от квадрата се намира между фокуса и лещата.

Част 1, А) Начертайте хода на светлинния сноп след преминаването му през лещата, в случай че тя е поставена във въздух. Разсейвателна или събирателна е лещата? [1 т.]

Част 1, Б) Начертайте хода на светлинния сноп след преминаването му през лещата, в случай че е поставена в течност със същите оптични свойства, като стъклото. [1,5 т.]

Част 1, В) Начертайте хода на светлинния сноп след преминаването му през лещата, в случай че е поставена в оптически по-плътна среда. Разсейвателна или събирателна ще бъде лещата? [1,5 т.]

Част 2, А) Постройте образа на квадрата. [5 т.]

Част 2, Б) Определете вида на фигурата на образа, която ще се получи върху екран (триъгълник, квадрат, четириъгълник, трапец или друго). [1 т.]

Отговори

Решение

---

Оригинал в Архива: NOF3_2020_7problems.pdf · официални решения: NOF3_2020_7solutions.pdf
