НОФ 2021, II кръг (областен), 7. клас — Задача 1. Крушки и ключове

Областен кръг на олимпиадата по физика 2021, тема за първа състезателна група (7 клас) · 20 февруари 2021 г. · 10 т.

Условие

Следващите подусловия са независими.

1.1. Разполагате с две електрически крушки, два ключа и батерия. Всеки ключ има две положения - „включено“ и „изключено“. Нарисувайте електрическа верига, в която единият ключ включва/изключва само една от двете крушки, а другият и двете. При всяко от натисканията се започва от два изключени ключа. Не може да правите комбинации от положенията на ключовете. Означете крушките с L1 и L2, а ключовете с K1 и K2, опишете кога коя крушка свети. [4,5 т.]

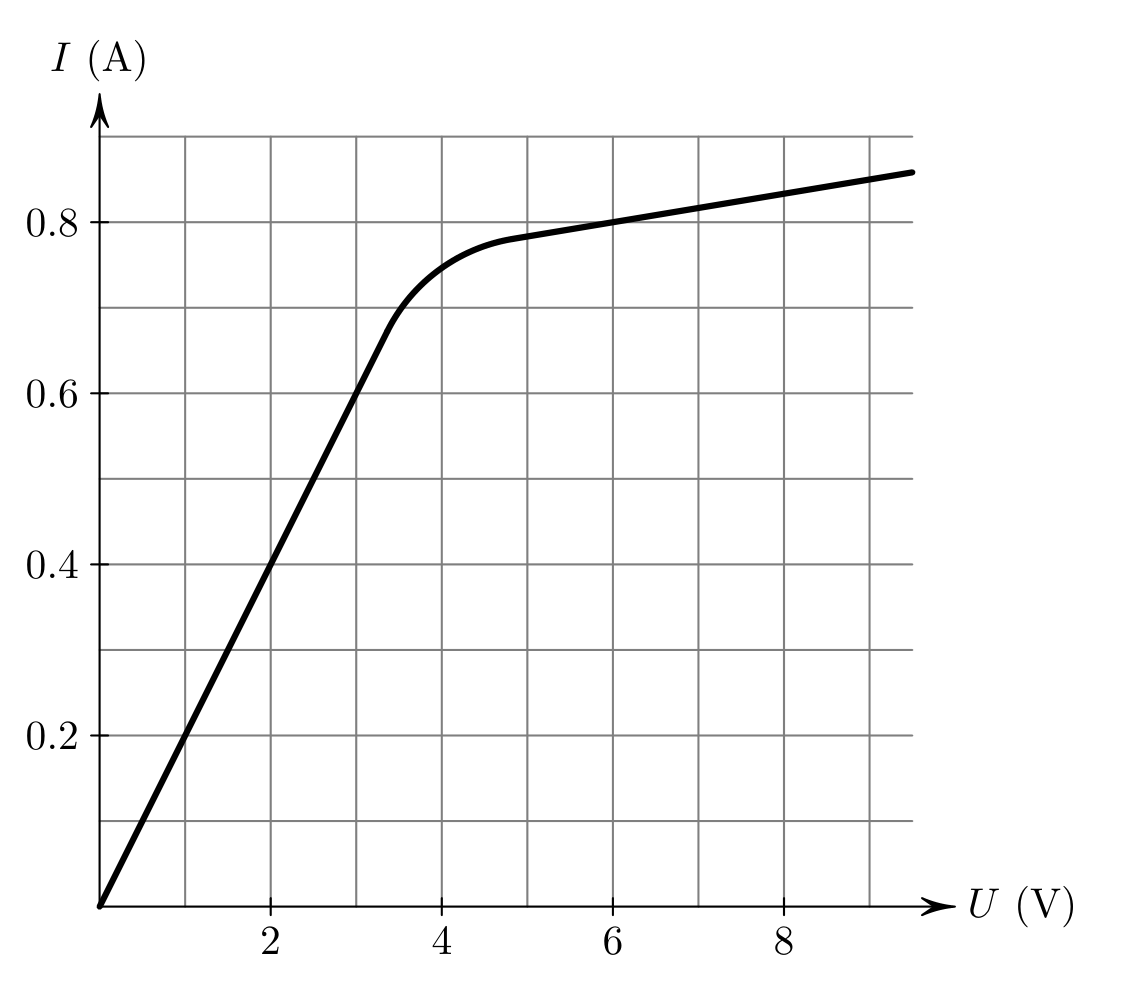

1.2. В участък от електрическа верига е свързана стандартна крушка с нажежаема жичка. Когато крушката изгори тази част от веригата е отворена, тъй като жичката се прекъсва. Има крушки, които са направени така, че когато жичката им прекъсне веригата не се прекъсва, а се дава на късо. Няма да се интересуваме как точно става това, просто ще разглеждаме изгорялата крушка като съединителен проводник, който я замества. На фигурата е показана зависимостта на тока от напрежението за такава крушка.

Две такива крушки са свързани последователно към 6 V батерия. Нарисувайте електрическата веригата (1 т.) и определете съпротивлението на всяка от крушките. (2 т.) Една от крушките изгаря, определете съпротивлението на другата. (1.5 т.) Ако двете крушки са свързани успоредно и едната изгори, какъв ток ще тече през другата. (1 т.) [5,5 т.]
