НОФ 2021, III кръг (национален), 11–12 клас — Задача 2. Верига с кондензатори

Национална олимпиада по физика 2021, национален кръг, V състезателна група (11. – 12. клас) · 9 май 2021 г. · 15 т.

Условие

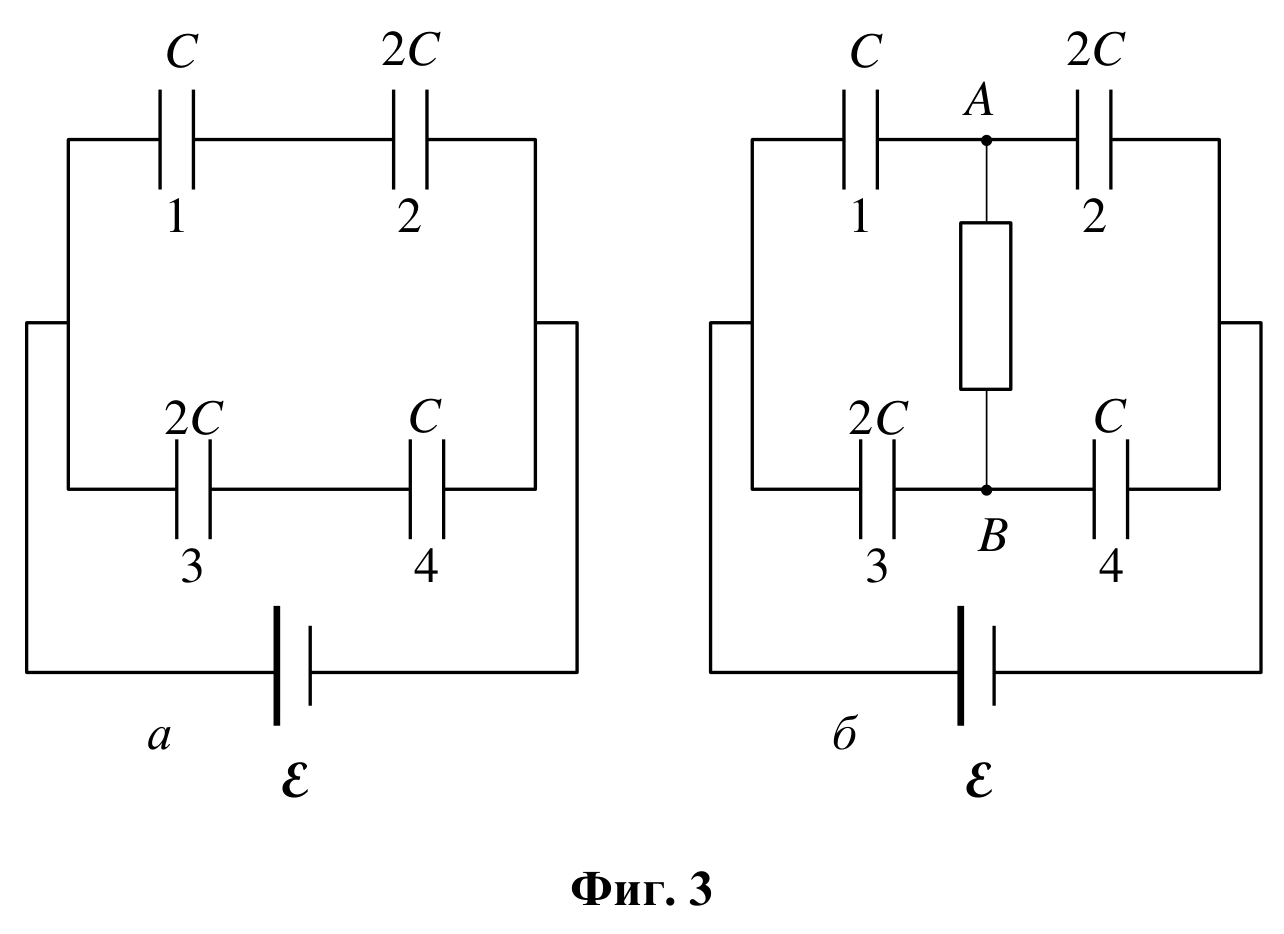

Четири кондензатора, номерирани от 1 до 4, са свързани към източник с ЕДН $\mathcal{E}$, както е показано на фиг. 3, а. Капацитетите на кондензаторите са означени на схемата.

а) Определете заряда върху всеки от кондензаторите. [4 т.]

б) Между точките A и B от схемата е свързан резистор с неизвестно съпротивление, както е показано на фиг. 3, б. Определете заряда $\mathrm{q_R}$, който преминава през резистора, докато във веригата отново се установи равновесие. В каква посока се пренася зарядът през резистора – от A към B или от B към A? [6 т.]

в) Определете количеството топлина Q, което се отделя в резистора, докато през него протича заряд. Съпротивлението на съединителните проводници във веригата и вътрешното съпротивление на източника се пренебрегват. [5 т.]

Отговори

Решение

---

Оригинал в Архива: NOF3_2021_11-12problems.pdf · официални решения: NOF3_2021_11-12solutions.pdf
