Национална олимпиада по физика 2023, национален кръг, първа състезателна група (7. клас) · 22 април 2023 г. · 10 т.

Условие

В електрическата верига, дадена вдясно, ученик решил да провери какво ще показват волтметър или амперметър, ако ги свързва, както му хрумне. Първо включил волтметъра в участъка AB, последователно на резистора $R_1$ . Уредът показал 4,5 V. След това ученикът включил волтметъра последователно на резистора $R_2$ , отново между точките A и B. Сега показанието било 2,0 V. Накрая включил волтметъра последователно на резистора $R_3$ в участъка BC и той отчел 12,0 V. След това махнал волтметъра и включил амперметъра успоредно на резисторите $R_1$ и $R_2$ в участъка AB. Амперметърът отчел 12 mA. От направените измервания изчислете съпротивленията на резисторите $R_1$ , $R_2$ и $R_3$ и напрежението U на батерията.

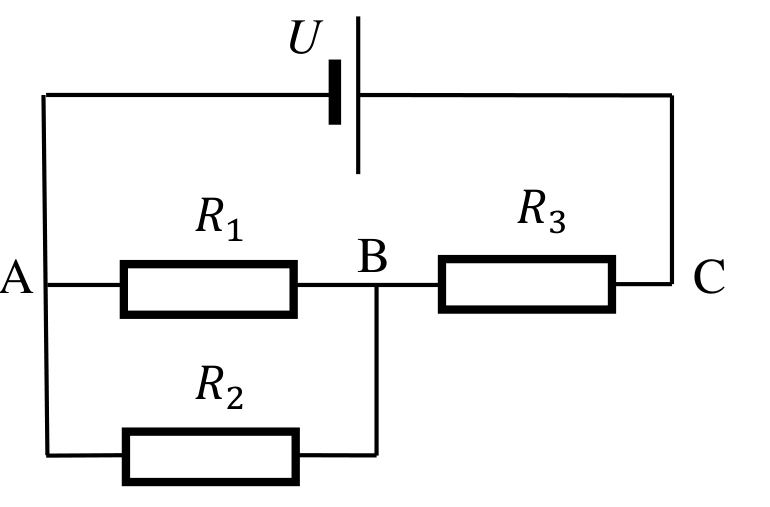

Схема на верига с батерия U, точки A, B и C, успоредни резистори R1 и R2 между A и B, и резистор R3 между B и C. — Електрическата верига: батерия с напрежение $U$ , резистори $R_1$ и $R_2$ , свързани успоредно в участъка AB, и $R_3$ в участъка BC.
