НОФ 2023, III кръг (национален), 9. клас — Задача 3. Електрическа верига

Олимпиада по физика 2023, национален кръг, тема за 9. клас (трета състезателна група) · 22 април 2023 г. · 10 т.

Условие

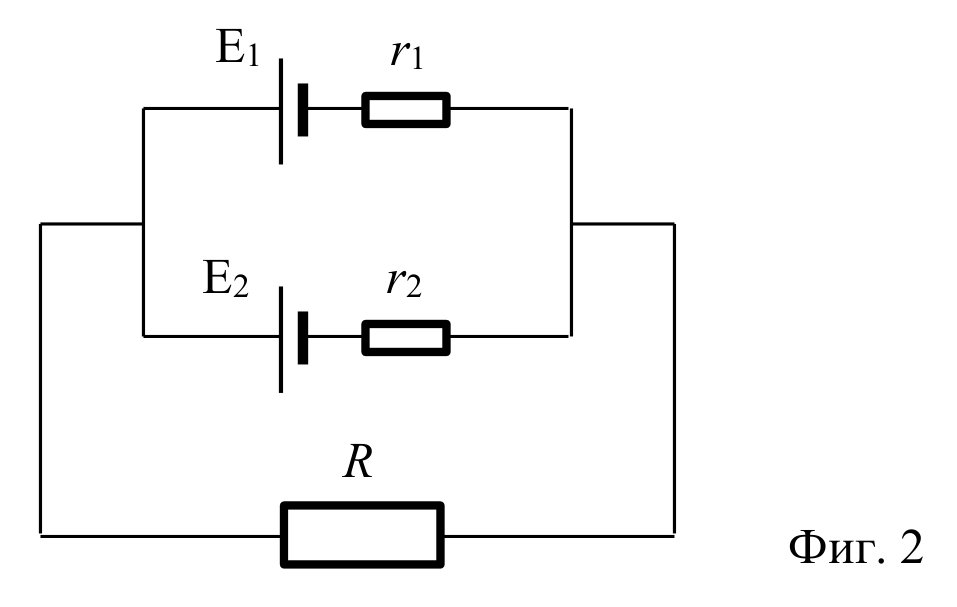

Във верига са свързани успоредно два източника, чиито напрежения са съответно $E_1 = 1{,}9\ \mathrm{V}$ и $E_2 = 1{,}1\ \mathrm{V}$. Към тях има свързани също съпротивления $r_1 = 0{,}1\ \Omega$ и $r_2 = 0{,}8\ \Omega$. Резистор със съпротивление $R = 10\ \Omega$ е включен във веригата, както е показано на фиг. 2. Определете:

а) токовете $I_1$ и $I_2$ през източниците, а така също и техните посоки [8 т.]

б) напрежението $U$ между краищата на резистора [2 т.]

Отговори

Решение

---

Оригинал в Архива: NOF3_2023_9problems.pdf · официални решения: NOF3_2023_9solutions.pdf
