НПСФ 2002, 8. клас — Задача 1

НАЦИОНАЛНО СЪСТЕЗАНИЕ ПО ФИЗИКА · 22 МАРТ – 24 МАРТ 2002 ГОДИНА, гр. БУРГАС · ТЕМА · за 8. клас · 22 март 2002 г.

Условие

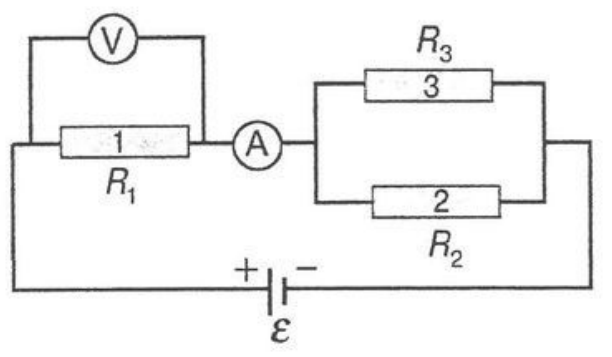

Напрежението на източника от електрическата верига, показана на фиг.1, е $\varepsilon = 9\ \mathrm{V}$. Волтметърът измерва напрежение $U_1 = 3\ \mathrm{V}$, а амперметърът измерва ток $I = 200\ \mathrm{mA}$. За време $t = 50\ \mathrm{s}$ в консуматора 2 се отделя количество топлина $Q = 36\ \mathrm{J}$. По тези данни определете:

а) съпротивлението $R_1$ на консуматора 1;

б) съпротивлението $R_2$ на консуматора 2;

в) съпротивлението $R_3$ на консуматора 3.

Решение

Теми и трудност

Трудност: неоценена.

Електричество · Постояннотокови вериги · Електрична мощност и нагряване · Електрични измервания

Предпоставки: Гимназиална подготовка

---

Оригинал в Архива: proletni_2002_8problems.pdf
