НПСФ 2003, 9. клас — Задача 3

НАЦИОНАЛНО СЪСТЕЗАНИЕ ПО ФИЗИКА 21 март – 23 март 2003 година, гр. Перник · 21 март 2003 г.

Условие

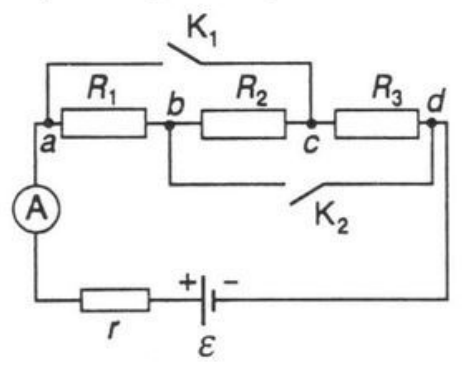

Трите резистора от електрическата верига, чиято схема е показана на фиг.2, имат съпротивления $R_1 = 12\ \Omega$, $R_2 = 6\ \Omega$ и $R_3 = 4\ \Omega$. Съпротивлението на съединителните проводници се пренебрегва. Електродвижещото напрежение на източника е $\varepsilon = 12\ \mathrm{V}$. Когато двата ключа $K_1$ и $K_2$ са отворени, идеалният амперметър измерва ток $I = 0{,}5\ \mathrm{A}$.

а) Колко ома е вътрешното съпротивление $r$ на източника?

б) Колко ампера е токът $I_1$, който измерва амперметърът, когато се затвори ключът $K_1$, а ключът $K_2$ остане отворен?

в) Колко ампера е токът $I_2$, който измерва амперметърът, ако се затворят и двата ключа?

Решение

Теми и трудност

Трудност: неоценена.

Електричество · Постояннотокови вериги · Източници и вътрешно съпротивление · Електрични измервания

Предпоставки: Гимназиална подготовка

---

Оригинал в Архива: proletni_2003_9problems.pdf
