НПСФ 2012, 7. клас — Задача 1. Електрическа запалка

Национално пролетно състезание по физика, Шумен, 11.04.2012 г. — Тема за 7. клас · 11 април 2012 г. · 10 т.

Условие

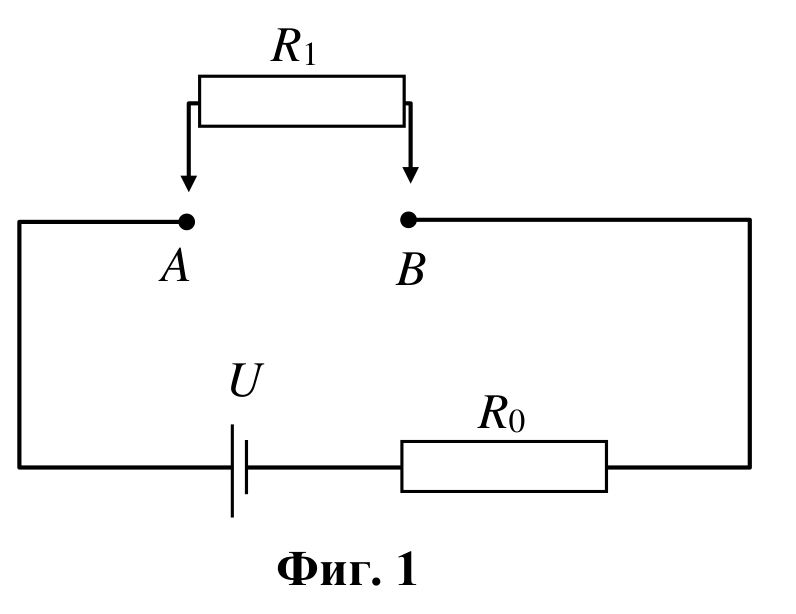

На фиг. 1 е показана схема на електрическата запалка на автомобила. Контактите на запалката са в точките $A$ и $B$. Единият контакт е свързан към акумулатора на автомобила през резистор с неизвестно съпротивление $R_0$. Напрежението на акумулатора е $U = 12\ \mathrm{V}$. Съпротивлението на запалката (електрически нагревател) е $R_1 = 1\ \Omega$.

А) Ако вместо запалката, между точките $A$ и $B$ бъде свързана електрическа прахосмукачка със съпротивление $R_2 = 4\ \Omega$, в нея се отделя същата мощност, както в запалката. Колко е отношението $\dfrac{I_1}{I_2}$ на токовете, които текат съответно през запалката и през прахосмукачката. [3 т.]

Б) Колко е съпротивлението на резистора $R_0$? [4 т.]

В) Колко е мощността $P$ на прахосмукачката? [2 т.]

Г) Да предположим, че запалката и прахосмукачката са свързани успоредно към контактите $A$ и $B$. Запишете в листата с решението кое от следните твърдения е вярно.

1. Двата уреда ще работят със същите мощности, с които биха работили поотделно.

2. Двата уреда ще работят с по-малки мощности, отколкото биха работили поотделно.

3. Двата уреда ще работят с по-големи мощности, отколкото биха работили поотделно.

4. Мощността на запалката ще се увеличи, а на прахосмукачката – ще намалее.

5. Мощността на запалката ще намалее, а на прахосмукачката – ще се увеличи.

Обосновка на отговора не е нужна. [1 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2012_7problems.pdf · официални решения: proletni_2012_7solutions.pdf
