НПСФ 2012, 9. клас — Задача 1. Мостова схема с идеален диод

Национално пролетно състезание по физика 2012, Тема за 9. клас · 11 април 2012 г. · 10 т.

Условие

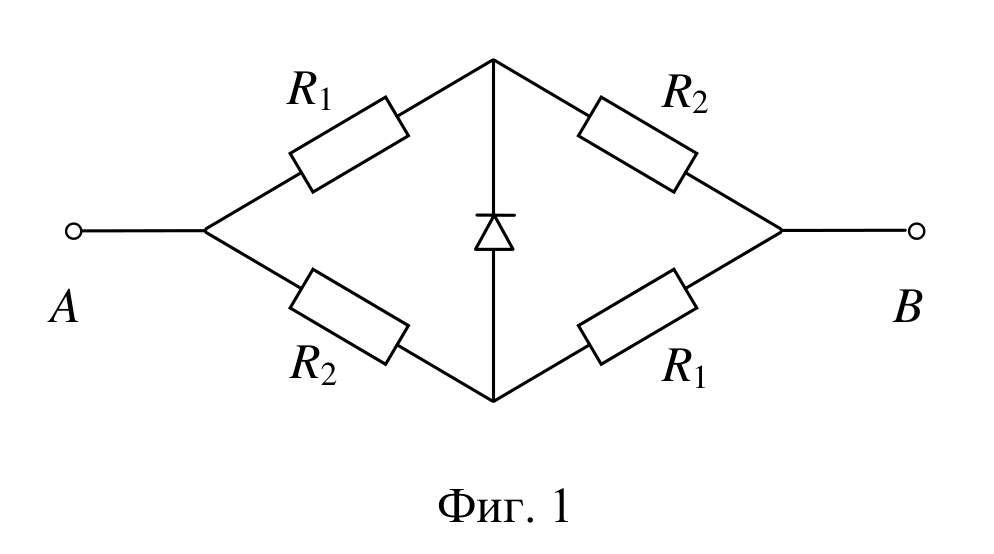

На схемата, показана на фиг.1, се подава напрежение $\mathrm{U}$ от източник, като първия път точката $\mathrm{A}$ се свързва към положителния полюс на източника, а при втория път – точката $\mathrm{B}$. Диодът в схемата да се разглежда като идеален и $\mathrm{R}_1 = 3\mathrm{r}$, $\mathrm{R}_2 = 2\mathrm{r}$.

а) Начертайте еквивалетните схеми при двата начина на свързване. [2 т.]

б) Намерете отношението $\dfrac{\mathrm{P}_1}{\mathrm{P}_2}$, където $\mathrm{P}_1$ е мощността на консуматорите във веригата при първия начин на свързване, а $\mathrm{P}_2$ – при втория. [3 т.]

в) На колко е равен токът $\mathrm{I}_0$, който протича през идеалния диод, ако $\mathrm{U} = 12\ \mathrm{V}$, $\mathrm{r} = 10\ \Omega$. [5 т.]
