НПСФ 2013, 9. клас — Задача 2. Електрическа верига

Автор: Olympiads XYZ · транскрипция на официалните материали

Автоматична транскрипция · предстои повторна проверка срещу оригинала

Редактирай тази страница

Оригинал на условието (PDF)Съобщи за грешка

Съдържание

Условие Отговори Решение

Национално пролетно състезание по физика 2013, тема за 9. клас · 16 март 2013 г. · 10 т.

Условие

Амперметърът на фиг. 1. е идеален. Вътрешното съпротивление на източника се пренебрегва. При отворен ключ определете:

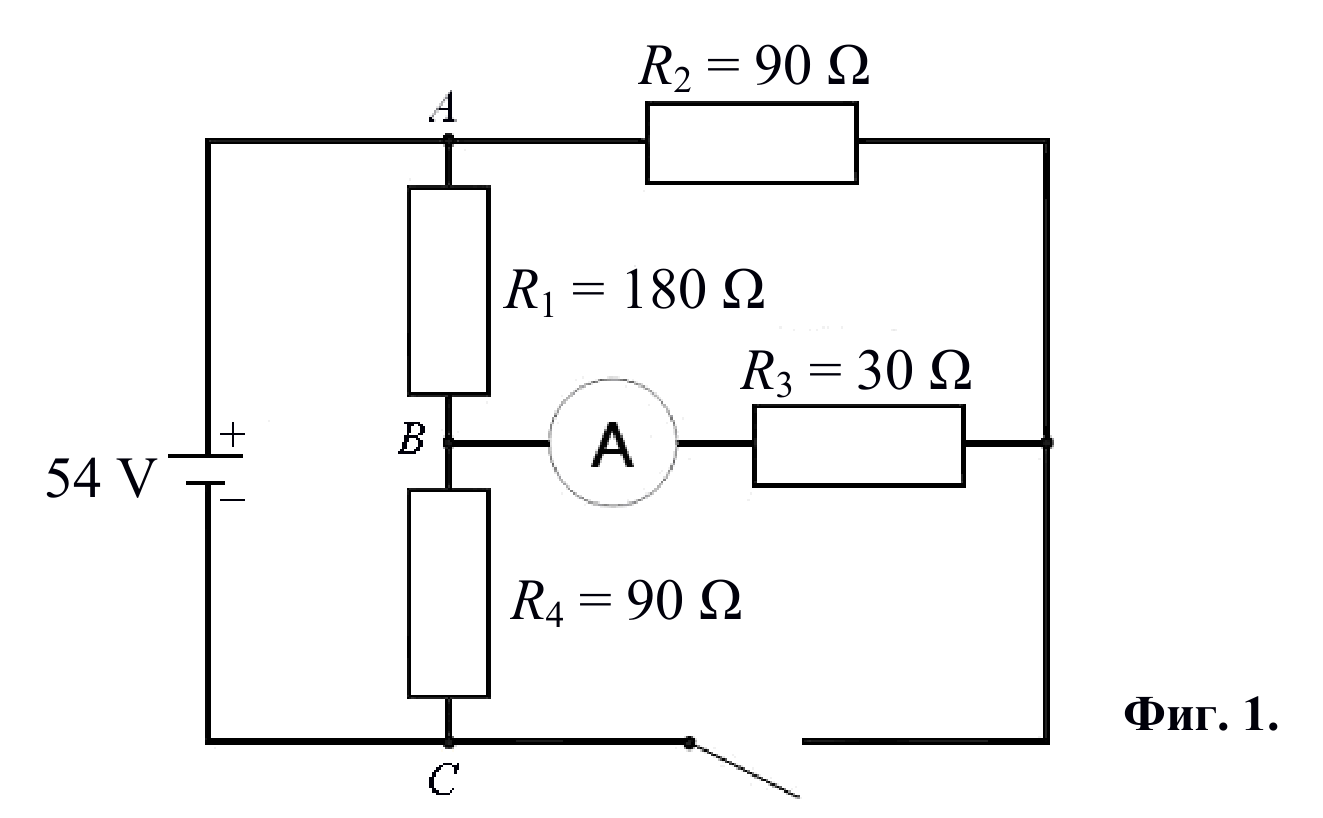

Фиг. 1. Веригата с източник 54 V, резисторите $R_1 = 180\ \Omega$, $R_2 = 90\ \Omega$, $R_3 = 30\ \Omega$, $R_4 = 90\ \Omega$, идеалния амперметър и ключа между точки $C$ и десния клон. — Фиг. 1. Веригата с източник 54 V, резисторите $R_1 = 180\ \Omega$ , $R_2 = 90\ \Omega$ , $R_3 = 30\ \Omega$ , $R_4 = 90\ \Omega$ , идеалния амперметър и ключа между точки $C$ и десния клон.

а) еквивалентното съпротивление между точките $A$ и $B$ ; [2 т.]

б) напрежението $U_{\mathrm{AB}}$ между точките $A$ и $B$ ; [2 т.]

в) тока $I_1$ през амперметъра. [1 т.]

г) При затворен ключ определете: напрежението върху резистора $R_2$ . Влияе ли този резистор на напреженията и токовете през останалите резистори? [2 т.]

д) тока $I_2$ през амперметъра. [3 т.]

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: proletni_2013_9problems.pdf · официални решения: proletni_2013_9solutions.pdf
