НПСФ 2015, 11–12 клас — Задача 2. Проводящо колело

Национално пролетно състезание по физика – Варна, 7 март 2015 г., тема за 11.-12. клас · 7 март 2015 г. · 10 т.

Условие

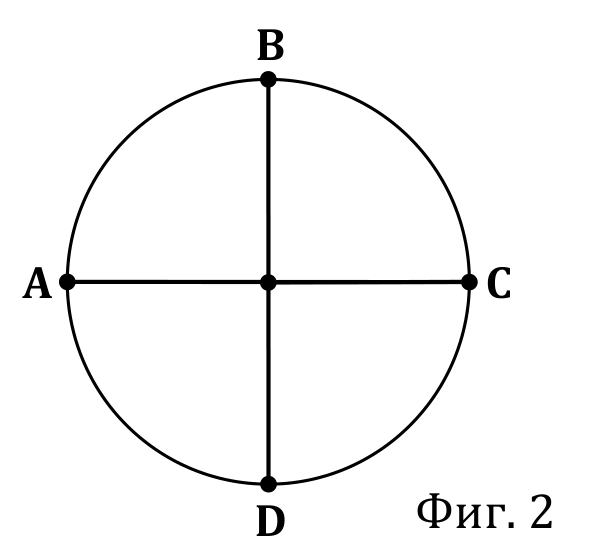

С помощта на проводник, чието съпротивление на единица дължина е равно на $\lambda$, е построена електрическата верига, показана на фиг. 2. Приемете, че радиусът на окръжността е $r$.

а) На колко е равно съпротивлението $R_{\mathbf{AB}}$ между точките A и B? Начертайте еквивалентната схема, от която сте определили съпротивлението. [4 т.]

б) Ако между точките A и B е подадено напрежение $\mathcal{E}$, намерете напрежението $U_{\mathbf{CD}}$ между точките C и D. [1 т.]

в) На колко е равно съпротивлението $R_{\mathbf{AC}}$, което ще се измери между точките A и C? Начертайте еквивалентната схема, от която сте определили съпротивлението. [3 т.]

г) Приемете, че точките A и B са свързани накъсо. Какво съпротивление ще се измери между точките C и D в този случай? [2 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2015_11-12problems.pdf · официални решения: proletni_2015_11-12solutions.pdf
