НПСФ 2017, 9. клас — Задача 3. Електричен ток

Национално пролетно състезание по физика 2017, тема за 9. клас · 11 март 2017 г. · 10 т.

Условие

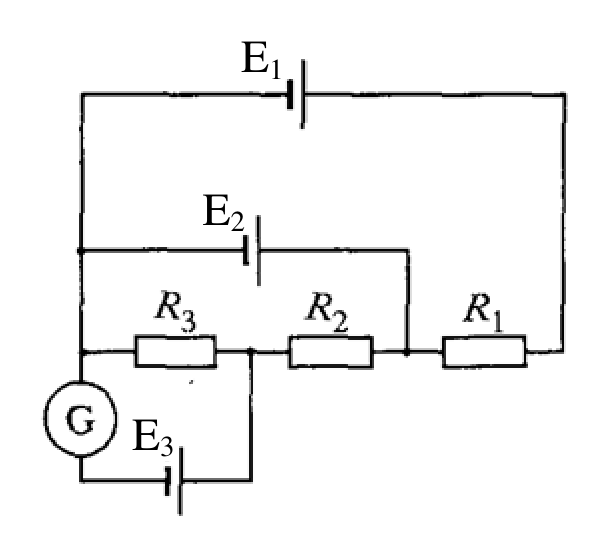

ЧАСТ А. В електрическата схема на фиг. 2 съпротивлението $R_1 = 10\ \Omega$, а $R_2/R_3 = 4$, като токът през галванометъра G (амперметър, който измерва много слаби токове), е равен на нула. Електродвижещите напрежения на източниците са $E_1 = 60\ \mathrm{V}$ и $E_3 = 9\ \mathrm{V}$, докато напрежението $E_2$ е неизвестно. Вътрешните съпротивления на източниците са пренебрежими.

ЧАСТ Б. Плосък кондензатор, чиито електроди са квадратни метални пластини, всяка с площ $S$ и разстояние между тях $h$, е свързан към източник с електродвижещо напрежение $E$ и пренебрежимо вътрешно съпротивление. В пространството между пластините навлиза с постоянна скорост $v$ и без триене диелектрична пластина с проницаемост $\varepsilon$, която постепенно запълва цялото пространство между електродите на кондензатора (фиг. 3).

ЧАСТ А. а) Намерете електродвижещото напрежение $E_2$. [2 т.]

ЧАСТ А. б) Определете тока $I$ през източника $E_1$ [2 т.]

ЧАСТ Б. а) Определете тока $I$ във веригата, докато диелектричната пластина се движи. [4 т.]

ЧАСТ Б. б) Намерете работата на източника за единица време, т.е. мощността $P$, която е необходима, за поддържане на механичното движение на диелектрика. [2 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2017_9problems.pdf · официални решения: proletni_2017_9solutions.pdf
