НПСФ 2019, 8. клас — Задача 3. Електрическа верига

Национално пролетно състезание по физика 2019, тема за II състезателна група (учебно съдържание за 8. клас) · 8 март 2019 г. · 10 т.

Условие

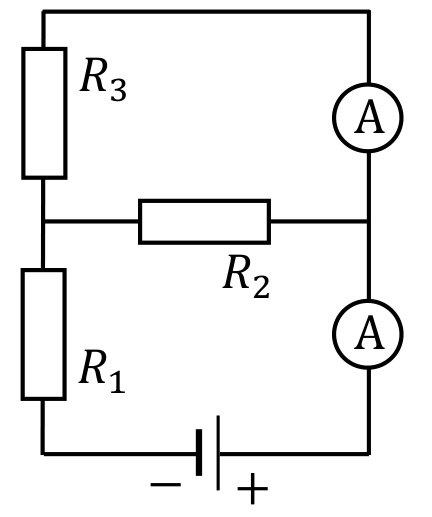

Батерия с неизвестно напрежение $U$ е свързана с два амперметъра и три резистора със съпротивления $R_1 = 0{,}8\ \mathrm{k\Omega}$, $R_2 = 2\ \mathrm{k\Omega}$ и $R_3 = 3\ \mathrm{k\Omega}$, както е показано на фигурата вляво. Токът през долния амперметър е $I_{\mathrm{д}} = 3\ \mathrm{mA}$.

а) Определете стойността на напрежението $U$ на батерията. [4 т.]

б) Какъв ток $I_{\mathrm{г}}$ измерва горният амперметър? [3 т.]

в) Намерете мощността $P_2$, която се отделя в резистора със съпротивление $R_2$. [3 т.]

Отговори

Решение

---

Оригинал в Архива: proletni_2019_8problems.pdf · официални решения: proletni_2019_8solutions.pdf
