НПСФ 2021, 7. клас — Задача 2. Странно свързване

Автор: Olympiads XYZ · транскрипция на официалните материали

Автоматична транскрипция · предстои повторна проверка срещу оригинала

Редактирай тази страница

Национално пролетно състезание по физика, Стара Загора, 13.03. 2021 г. — Тема за първа състезателна група (7. клас) · 13 март 2021 г. · 10 т.

Условие

Електрическа верига се състои от три резистора 1, 2 и 3 с неизвестни съпротивления, и източник с неизвестно напрежение. Към резисторите 1 и 2 са свързани два универсални измерителни уреда (мултицети) М1 и М2, както е показано на схемата. Всеки мултицет има превключвател с две положениия, означени с „mA” и „V” съответно. В положение „mA” мултицетът работи в режим на амперметър и показанията му са в милиампери. В положение „V” мултицетът работи като волтметър и показанията му са във волтове. В таблицата са дадени показанията на мултицетите при всички възможни режими на измерване.

Въз основа на данните, намерете съпротивленията R1R_1, R2R_2 и R3R_3 на трите резистора и напрежението U0U_0 на източника.

Режим на измерванеПоказание
M1M2М1M2
mAV12,07,2
VmA4,020,0
mAmA30,030,0
VV2,06,0

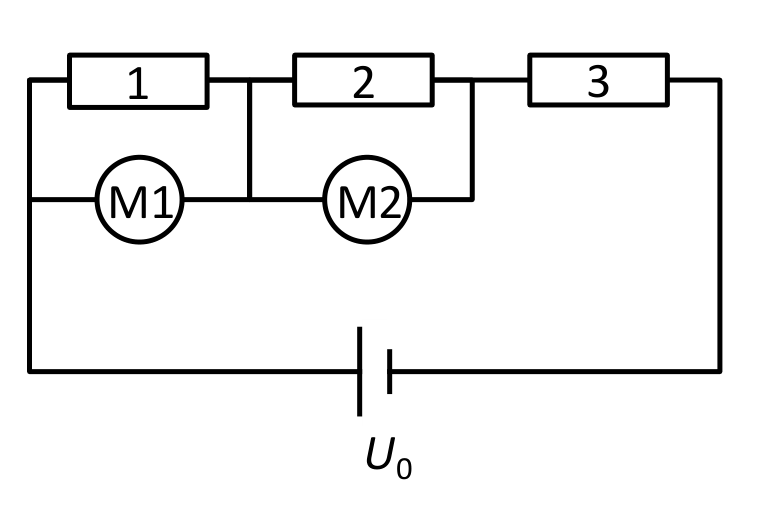

Затворена верига с източник $U_0$ отдолу; в горния клон последователно са резисторите 1, 2 и 3, като мултицет М1 е свързан успоредно на резистор 1, а мултицет М2 — успоредно на резистор 2.
Схемата на веригата: резистори 1, 2 и 3, мултицети М1 и М2 и източник с напрежение U0U_0.

Отговори

Покажи отговорите

Решение

Покажи официалното решение

Оригинал в Архива: proletni_2021_7problems.pdf · официални решения: proletni_2021_7solutions.pdf
