НОФ 2014, II кръг (областен), 7. клас — Задача 2. Електрически предпазител

Автор: Olympiads XYZ · транскрипция на официалните материали

Автоматична транскрипция · предстои повторна проверка срещу оригинала

Областен кръг на олимпиадата по физика, 4 февруари 2014 г. — Тема за 7. клас · 4 февруари 2014 г.

Условие

На схемата от фиг. 2 е показана електрическа верига, която се състои от два резистора със съпротивления съответно R1R_1 и R2R_2, източник, чието напрежение може плавно да се променя, амперметър и волтметър. Към резистора със съпротивление R1R_1 е свързан електрически предпазител (бушон) П. Той представлява тънка медна жичка, която изгаря, когато токът през нея превиши определена максимална стойност I0I_0. На графиката е показана зависимостта на тока II през амперметъра при увеличаване на напрежението UU на източника от 0 до 10 V.

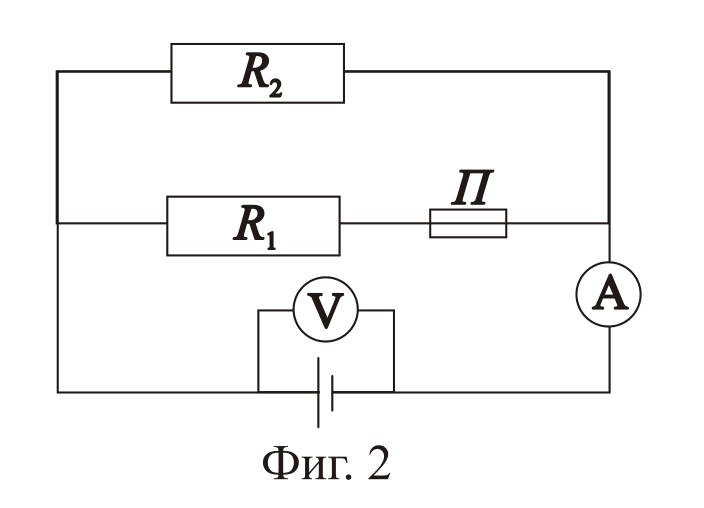

Електрическа схема с два успоредни клона — единият с резистор R2, другият с резистор R1 и предпазител П — амперметър в общия клон и волтметър, свързан към източника.
Фиг. 2. Веригата: R2R_2 в горния клон, R1R_1 последователно с предпазителя П в средния клон, волтметър V към източника и амперметър A в общия клон.

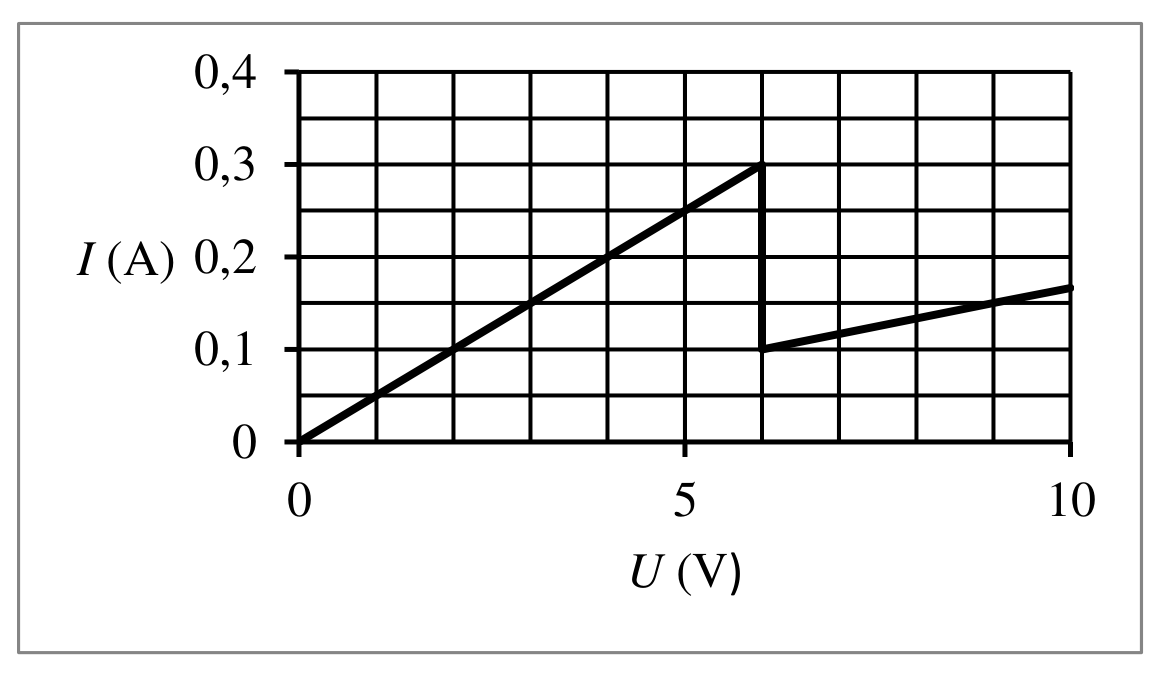

Графика I(U): права от началото до точката (6 V; 0,3 A), рязък спад до (6 V; 0,1 A) и по-полегата права до (10 V; ≈0,17 A).
Зависимост на тока II (A) през амперметъра от напрежението UU (V) на източника: линеен растеж до I=0,3I = 0{,}3 A при U=6U = 6 V, скок надолу до I=0,1I = 0{,}1 A и по-полегат растеж до около 0,170{,}17 A при U=10U = 10 V.

А) По какъв начин двата резистора са свързани към източника?

Б) При какво напрежение на източника изгаря предпазителят?

В) Пресметнете съпротивленията R1R_1 и R2R_2 на двата резистора.

Г) При какъв ток I0I_0 изгаря предпазителят?

Отговори

Покажи отговорите

Решение

Покажи официалното решение


Оригинал в Архива: NOF2_2014_7problems.pdf · официални решения: NOF2_2014_7solutions.pdf
