Задача 2. Зареждане на кондензатор

На фиг. 2 е дадена схема на електрическа верига, с чиято помощ кондензатор може да бъде зареден до напрежение, по-голямо от напрежението на източника. Тя се състои се от батерия с постоянно ЕДН $\mathcal{E}=9{,}0\ \mathrm{V}$ , ключ $K$ , намотка с индуктивност $L=6{,}0\ \mathrm{mH}$ , кондензатор с капацитет $C=15\ \mathrm{\mu F}$ и диод $D$ , който не позволява на кондензатора да се разреди, след като достигне максималния си заряд. Съпротивлението на ключа, на намотката и на съединителните проводници се пренебрегва.

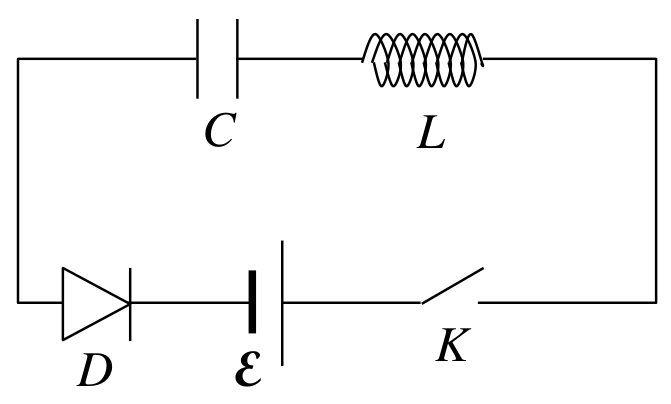

Последователна затворена по контур схема с кондензатор C и намотка L на горния клон и диод D, батерия с означена ЕДН и отворен ключ K на долния клон. — Фиг. 2

Диодът е идеален, т.е. има нулево съпротивление в права посока и безкрайно съпротивление – в обратна посока. Първоначално ключът е отворен, а кондензаторът – напълно разреден. След затваряне на ключа, кондензаторът започва да се зарежда.

а) Нека $q$ е зарядът, натрупан върху кондензатора в момент, преди кондензаторът да се е заредил до максималното си напрежение. Получете израз за електричната потенциална енергия $W_e$ на кондензатора в този момент. (2,5 т)

б) Получете израз за енергията $W_m$ на магнитното поле в намотката и за тока $I$ , който тече във веригата в този момент. (4,0 т)

в) Колко е максималният ток $I_{\max}$ , който протича във веригата, докато се зарежда кондензаторът? (1,5 т)

г) До какво максимално напрежение $U_{\max}$ се зарежда кондензаторът? (2,0 т)

Отговори

Решение

Задача 2. Зареждане на кондензатор

а) Енергията на зареден кондензатор е:

W_e=\frac{1}{2}CU^2.

(1,0 т)

Напрежението върху кондензатора е съответно:

U=\frac{q}{C}.

(1,0 т)

Следователно:

W_e=\frac{q^2}{2C}.

(0,5 т)

б) Когато през източника минава заряд, електродвижещите сили извършват работа:

A^*=\mathcal{E}q.

(1,0 т)

От закона за запазване на енергията следва, че тази работа се преобразува в електрична потенциална енергия на кондензатора и енергия на магнитното поле в намотката:

A^*=W_e+W_m.

(1,0 т)

Така за магнитната енергия получаваме следния израз:

W_m=\mathcal{E}q-\frac{q^2}{2C}.

(0,5 т)

Понеже:

W_m=\frac{LI^2}{2},

(1,0 т)

Получаваме:

I=\sqrt{\frac{2C\mathcal{E}q-q^2}{LC}}.

(0,5 т)

в) От получения израз следва, че най-голям ток протича в момента, когато през веригата е минал заряд:

q=C\mathcal{E}.

(0,5 т)

Така намираме:

I_{\max}=\mathcal{E}\sqrt{\frac{C}{L}}=9\ \mathrm{V}\cdot\sqrt{\frac{15\cdot10^{-6}\ \mathrm{F}}{6\cdot10^{-3}\ \mathrm{H}}}=0{,}45\ \mathrm{A}.

(1,0 т)

(0,5 точки за буквен отговор + 0,5 точки за числена стойност)

г) В момента, когато кондензаторът се зареди максимално, токът във веригата става $I=0$ . Следователно в този момент зарядът на кондензатора е:

q_{\max}=2C\mathcal{E},

(1,0 т)

а напрежението съответно:

U_{\max}=\frac{q_{\max}}{C}=2\mathcal{E}=18\ \mathrm{V}.

(1,0 т)

(0,5 точки за буквен отговор + 0,5 точки за числена стойност)
